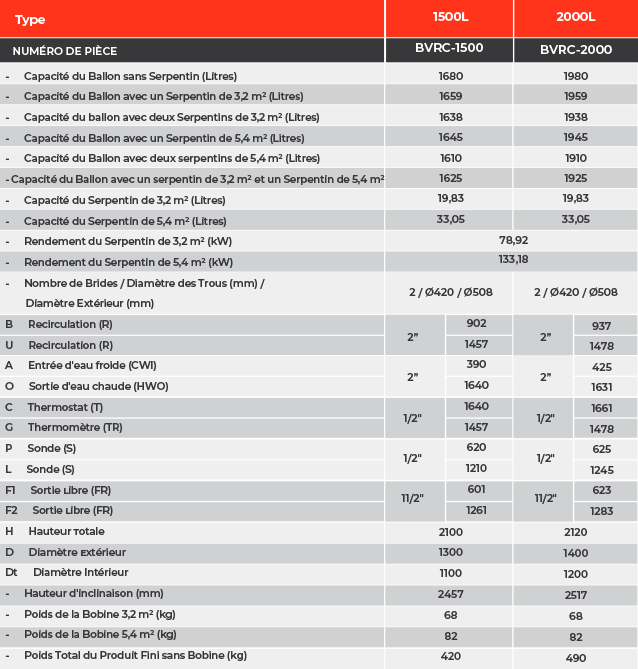

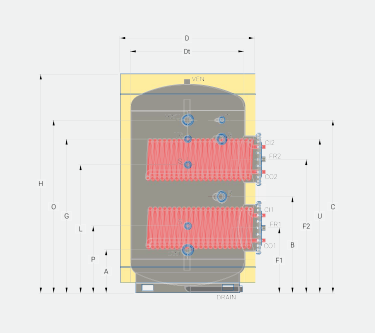

CARACTÉRISTIQUES TECHNIQUES RÉSERVOIR AU SOL BVRC
1500-2000 L AVEC 1 OU 2 SERPENTIN AMOVIBLES
■ Matériaux du réservoir interne : Acier
■ Protection : Résine époxy, anode en magnésium
■ Matériaux du serpentin : Acier
■ Pression maximale de service du réservoir : 10 bars
■ Température maximale de service du réservoir : 85°C
■ Pression maximale du serpentin : 25 bars
■ Isolation : Mousse de polyuréthane souple amovible
de 100 mm d’épaisseur
■ Revêtement extérieur : Revêtement en acier peint RAL9006
■ Réchauffeur électrique : Sur demande
PERFORMANCES THERMIQUES DU RÉSERVOIR À ACCUMULATION
BVRC 1500 L (1 OU 2 ÉCHANGEURS DE CHALEUR À SERPENTIN)
Les tableaux ci-dessous présentent les rendements de la chaudière au sol
BVRC-1500 1500L pour différents débits. Le tableau 1 concerne l’échangeur ther
mique supérieur, tandis que le tableau 2 concerne l’échangeur thermique
inférieur. Surface de l’échangeur thermique supérieur : 3,2 m² ou 5,4 m².
TABLEAU 1 : Rendement de l’échangeur thermique pour la production d’ECS de
15 °C à 60 °C. La température à l’entrée de l’échangeur thermique est considérée
comme étant de 80 °C.
TABLEAU 2 : Rendement de l’échangeur thermique pour la production d’ECS de
15 °C à 60 °C. La température à l’entrée de l’échangeur thermique est considérée
comme étant de 80 °C.
■ L’échangeur de chaleur supérieur chauffe 52 % de la capacité totale de la chaudière ECS
■ L’échangeur de chaleur inférieur chauffe 88 % de la capacité totale de la chaudière ECS
■ Combinaison d’échangeurs de chaleur :
□ 3,2 m² + 3,2 m² = 6,4 m²
□ 5,4 m² + 3,2 m² = 8,6 m²
□ 5,4 m² + 5,4 m² = 10,8 m²
PERFORMANCES THERMIQUES DU RÉSERVOIR À ACCUMULATION
BVRC 2000 L (1 OU 2 ÉCHANGEURS DE CHALEUR À SERPENTIN)
Les tableaux ci-dessous présentent les rendements de la chaudière au sol
BVRC-2000 2000L pour différents débits. Le tableau 3 concerne l’échangeur de
chaleur supérieur, tandis que le tableau 4 concerne l’échangeur de chaleur
inférieur.

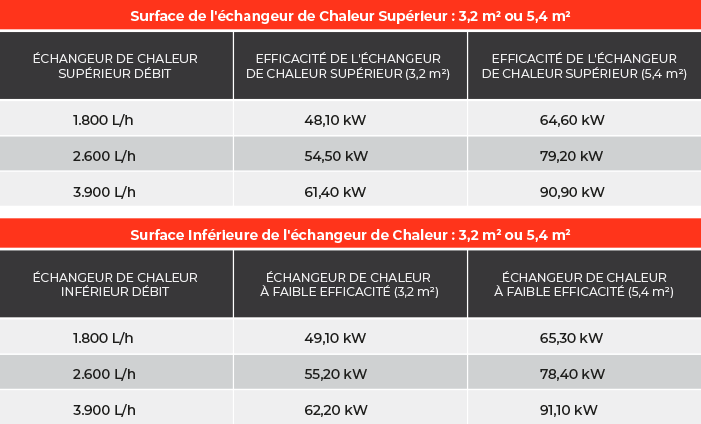

TABLEAU 3 : Rendement de l’échangeur de chaleur pour la production d’ECS de
15 °C à 60 °C. La température à l’entrée de l’échangeur est considérée comme
étant de 80 °C.
TABLEAU 4 : Rendement de l’échangeur de chaleur pour la production d’ECS de
15 °C à 60 °C. La température à l’entrée de l’échangeur est considérée comme
étant de 80 °C.
■ L’échangeur de chaleur supérieur chauffe 52 % de la capacité totale de la chaudière ECS
■ L’échangeur de chaleur inférieur chauffe 88 % de la capacité totale de la chaudière ECS
■ Combinaison d’échangeurs de chaleur :
□ 3,2 m² + 3,2 m² = 6,4 m²
□ 5,4 m² + 3,2 m² = 8,6 m²
□ 5,4 m² + 5,4 m² = 10,8 m²

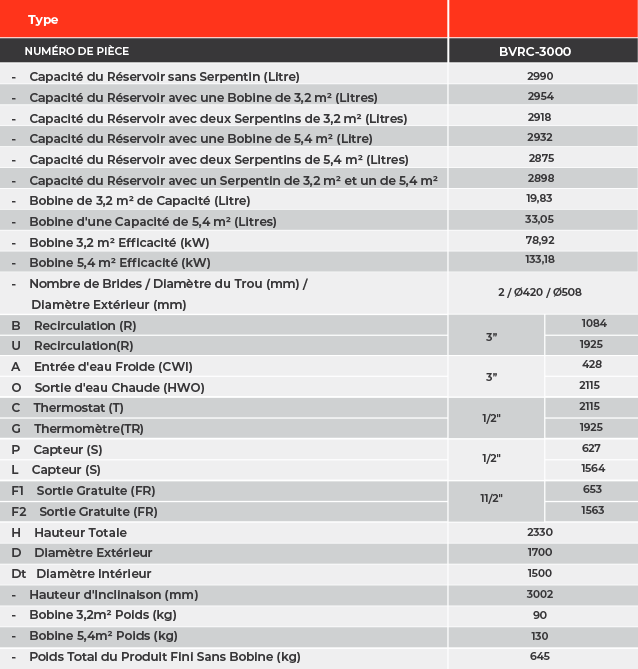

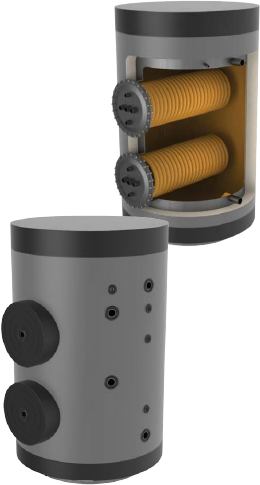

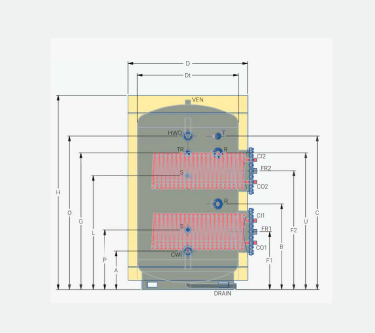

CARACTÉRISTIQUES TECHNIQUES RÉSERVOIR BVRC
FAIBLE HAUTEUR AU SOL 3000 L AVEC 1 OU 2 SERPENTIN AMOVIBLES
■ Matériaux du réservoir interne : Acier
■ Protection : Résine époxy, anode en magnésium
■ Matériaux du serpentin : Acier
■ Pression maximale de service du réservoir : 10 bars
■ Température maximale de service du réservoir : 85°C
■ Pression maximale du serpentin : 25 bars
■ Isolation : Mousse de polyuréthane souple amovible
de 100 mm d’épaisseur
■ Revêtement extérieur : Revêtement en acier peint RAL9006
■ Réchauffeur électrique : Sur demande
PERFORMANCES THERMIQUES DU RÉSERVOIR À ACCUMULATION
BVRC 3000 L (1 OU 2 ÉCHANGEURS DE CHALEUR À SERPENTIN)
Les tableaux ci-dessous présentent les rendements du réservoir au sol
BVRC-3000L pour différents débits. Le tableau 1 concerne l’échangeur de chaleur
supérieur, tandis que le tableau 2 concerne l’échangeur de chaleur inférieur.

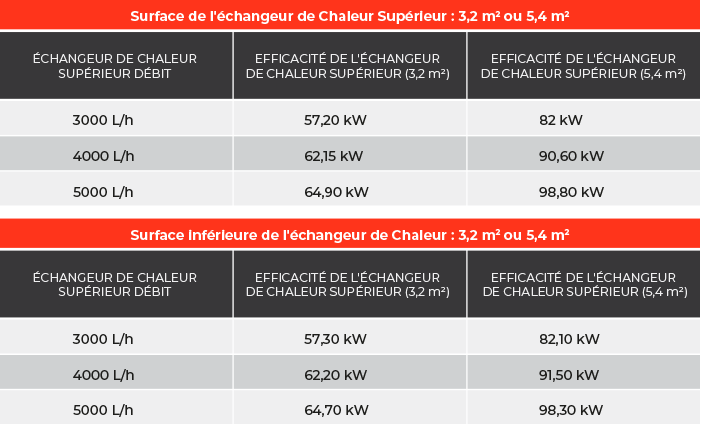

TABLEAU 1 : Rendement de l’échangeur de chaleur pour la production d’ECS de 15
°C à 60 °C. La température à l’entrée de l’échangeur de chaleur est considérée
comme étant de 80 °C.
TABLEAU 2 : Rendement de l’échangeur de chaleur pour la production d’ECS de
15 °C à 60 °C. La température à l’entrée de l’échangeur de chaleur est considérée
comme étant de 80 °C.
■ L’échangeur de chaleur supérieur chauffe 47 % de la capacité totale de la chaudière ECS
■ L’échangeur de chaleur inférieur chauffe 86 % de la capacité totale de la chaudière ECS
■ Combinaison d’échangeurs de chaleur :
□ 3,2 m² + 3,2 m² = 6,4 m²
□ 5,4 m² + 3,2 m² = 8,6 m²
□ 5,4 m² + 5,4 m² = 10,8 m²
