SYSTÈMES SOLAIRES À CIRCULATION FORCÉE
ÉCOLOGIE ■ ÉCONOMIE ■ ESTHÉTIQUE ■ EFFICACITÉ ■ AUTONOMIE

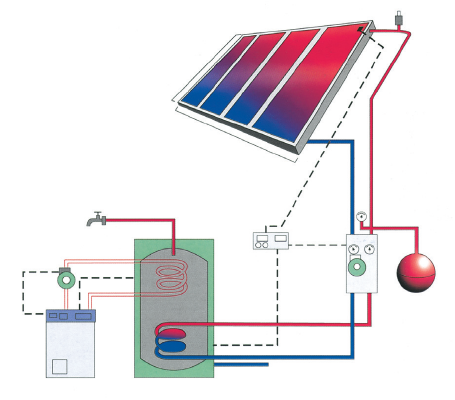

Les systèmes solaires à circulation forcée permettent de réaliser des économies d’énergie allant de 70 à 100 %, en
fonction de la taille du système et de l’ensoleillement de la région. En réduisant le temps de fonctionnement des
éléments chauffants ou des ballons tampons, ces systèmes diminuent considérablement les émissions de dioxyde
de carbone, contribuant ainsi à la protection de l’environnement.
Fabriqués à partir de matériaux de haute qualité et conformément aux normes internationales, nos systèmes
solaires centraux disposent de toutes les certifications et tests de qualité attestant leur performance et leur fiabilité.

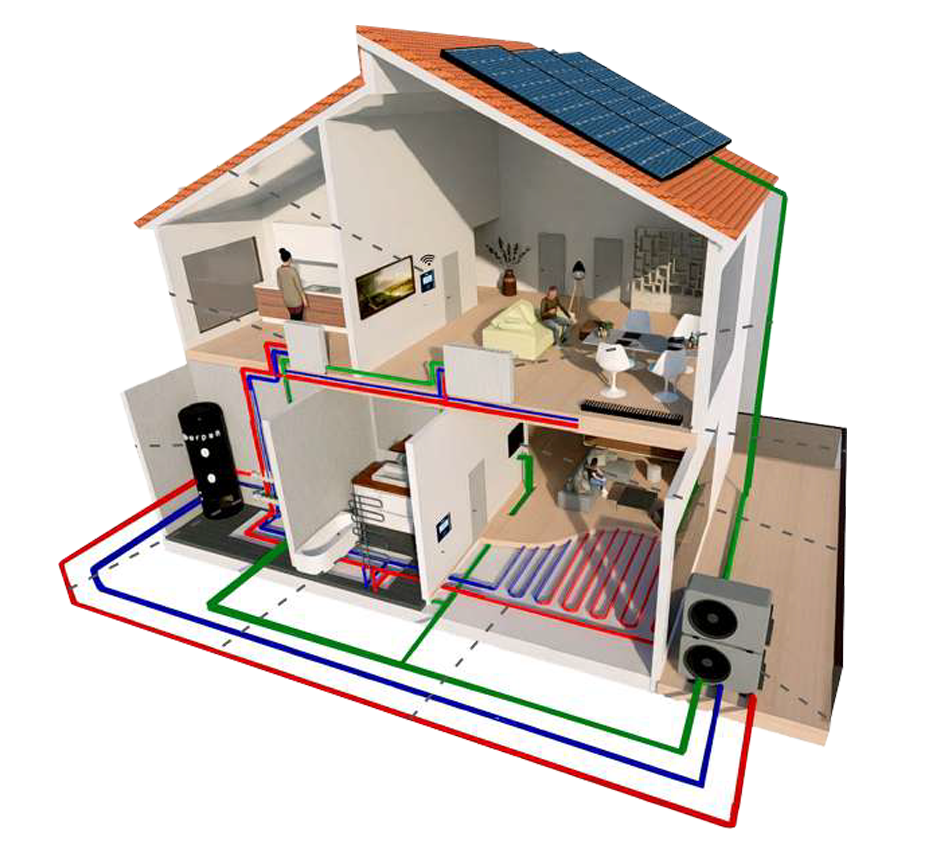

Conçus avec un souci d’esthétique, ces systèmes s’intègrent facilement et harmonieusement à l’architecture
traditionnelle ou moderne. Ils fournissent de l’eau chaude gratuite pendant la majeure partie de l’année, et même
dans les régions à faible ensoleillement, ils assurent un préchauffage efficace, réduisant ainsi de façon significative
la consommation d’énergie conventionnelle.
Description :
■ Réservoir de stockage d’eau :
Acier laminé à froid avec double couche interne d’émail, cuit à °860C conformément à la norme DIN (4753). L’émaillage est réalisé dans nos propres installations industrielles de haute technologie. Chaque ballon est contrôlé individuellement à la sortie de l’unité d’émaillage, garantissant une qualité optimale de l’émail.
■ Échangeurs thermiques pour le transfert d’énergie :
Serpentin interne en acier renforcé (type Tubo) intégré dans la partie inférieure du réservoir, destiné au
raccordement au capteur solaire.
En option, serpentin interne en acier renforcé (type Tubo) intégré dans la partie supérieure, pour le
raccordement à une source de chauffage secondaire.
■ Habillage extérieur :
Revêtement spécial en PVC assurant une excellente esthétique.
■ Protection cathodique :
Anode en magnésium remplaçable périodiquement, pour une protection efficace contre la corrosion interne et les dépôts minéraux dus aux réactions électrolytiques.
■ Éléments électriques :
Résistance électrique conforme à la réglementation locale du pays de destination*.
Thermostat automatique avec protection bipolaire et *Fusible de sécurité supplémentaire.

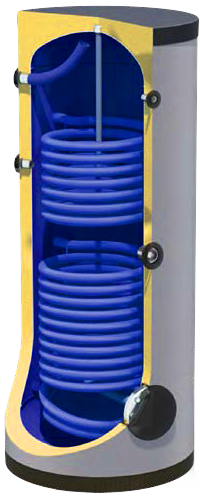

BALLON DE STOCKAGE BVFC
■ Traitement émail titane (DIN3-4753)
■ Aucun, un ou deux échangeurs de chaleur
BVFC SÉRIES
Réservoirs à Circulation Forcée

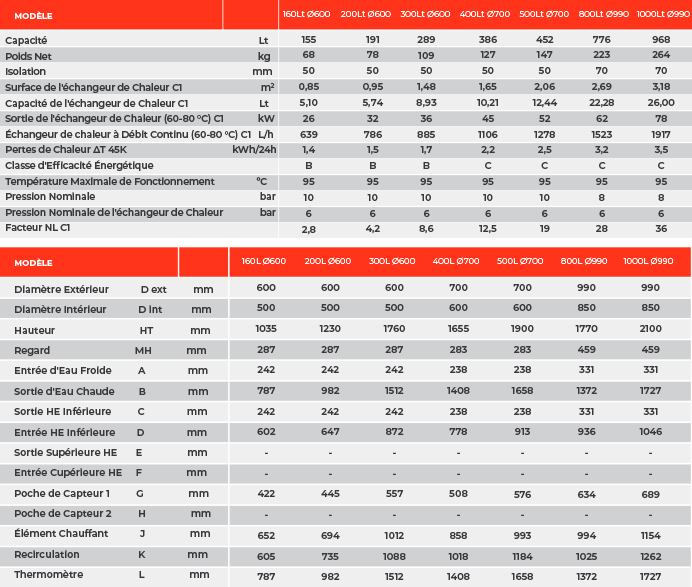

DONNÉES TECHNIQUES DU RÉSERVOIR D’EAU
■ Réservoir de Stockage d’eau :
Acier laminé à froid avec une double couche interne d’émail, cuit à 860°C selon DIN4753. L’émaillage est réalisé dans nos propres installations industrielles de haute technologie. Les chaudières sont contrôlées individuellement à la sortie de l’unité d’émaillage, garantissant ainsi la qualité supérieure de l’émail.
■ Échangeurs de chaleur pour le transfert d’énergie thermique :□ Serpentin interne en acier robuste (type Tubo) intégré dans la partie inférieure du réservoir, pour le raccordement au capteur solaire.
□ Serpentin interne en acier robuste (type Tubo) en option intégré dans la partie supérieure du réservoir, pour le raccordement à la source de chauffage secondaire.
■ Isolation Thermique :
Qui minimise les pertes de chaleur et maintient la température de l’eau chaude :
□ Polyuréthane expansé écologique pour les modèles jusqu’à 500 litres.
□ Isolation flexible amovible de 70 mm d’épaisseur, pour les modèles de 800 litres et 1 000 litres.
■ Boîtier externe en PVC spécial pour une excellente esthétique.
■ Protection Cathodique avec une anode en magnésium remplaçable périodiquement pour une protection
interne efficace contre la corrosion et les dépôts minéraux causés par les réactions électrolytiques.
■ Composants Électriques :
□ Élément chauffant conforme aux réglementations locales du pays de destination*
□ Thermostat à régulation automatique avec protection bipolaire et fusible auxiliaire
Réservoir à Circulation Forcée

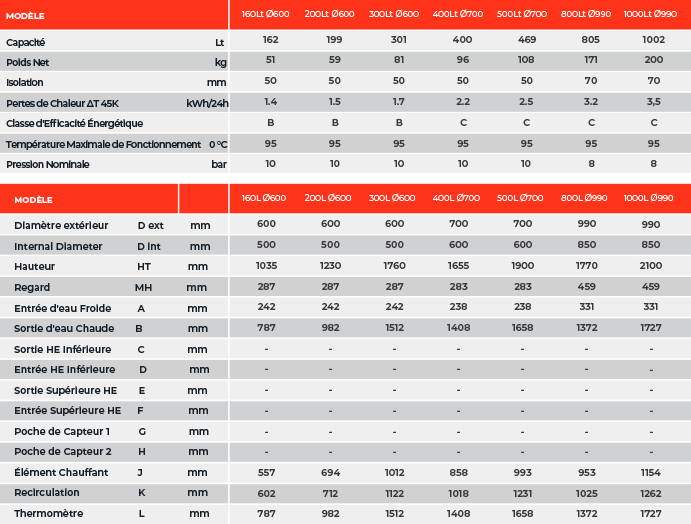

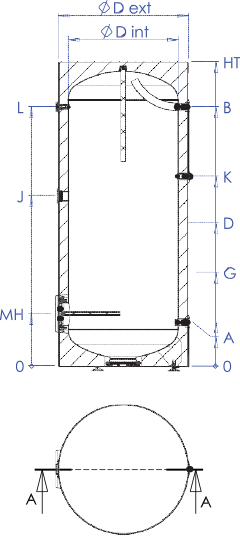

SANS ÉCHANGEUR DE CHALEUR BVFC-0
REMARQUE :
Tolérance dimensionnelle ± 10 mm
Réservoir à Circulation Forcée

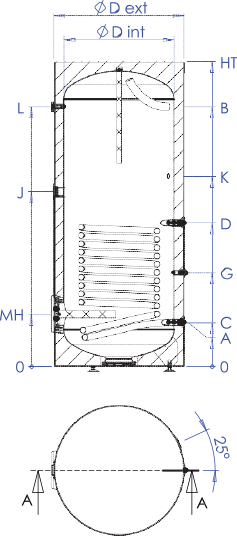

ÉCHANGEUR DE CHALEUR SIMPLE (BVFC-1)
REMARQUE :
Tolérance dimensionnelle ± 10 mm
Réservoir à Circulation Forcée

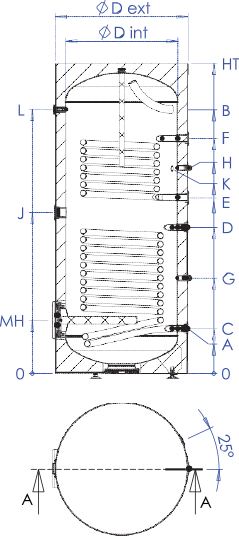

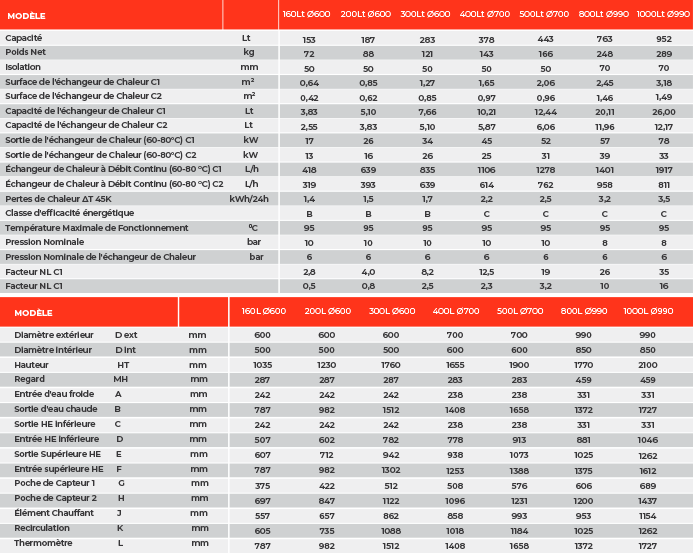

ÉCHANGEUR DE CHALEUR DOUBLE (BVFC-2)
REMARQUE :
Tolérance dimensionnelle ± 10 mm

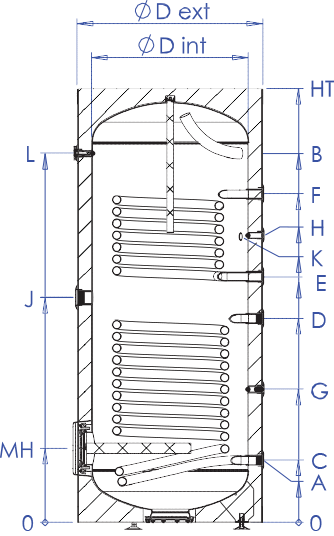

RACCORDEMENT DU RÉSERVOIR D'EAU
1. Raccordez la sortie IV du groupe hydraulique à la position C, en utilisant la vanne de freinage et une vanne d’évacuation de la boucle fermée. (6)
2. Raccordez la sortie II du groupe hydraulique à la position D.
3. Placez la sonde n° 14 (S2) sur la prise G.
4. Placez la sonde n° 15 (S3) sur la prise H.
5. Raccordez la conduite d’arrivée d’eau du réseau, à laquelle nous avons raccordé la soupape de sécurité (20), le vase d’expansion de la chaudière (21), le régulateur de pression (27) et le clapet anti-retour (28), à la position A.
6. Raccordez le robinet de consommation d’eau chaude à la position B. Il est recommandé d’utiliser un mitigeur thermostatique.
7. Placez le thermomètre à la position L.
8. Raccordez la résistance électrique à la position J.
RACCORDEMENT DU BRÛLEUR
9. Raccordez la conduite d’eau chaude de la chaudière de chauffage central à la position F.
10. Raccordez le retour d’eau à la position E.
RACCORDEMENT DE RECIRCULATION
11. Raccordez la pompe de circulation de recirculation (24) à la conduite de retour d’eau sanitaire, ainsi que le clapet anti-retour (29).
12. Raccordez le retour de recirculation (23) à la position K.
13. Placez le contact hydrostatique (sortie d’eau chaude) sur la sortie d’eau chaude (B) et raccordez-le à la pompe de circulation (24).
